INSTAL·LACIONS NOVA SEU LABORATORIS BIOKIT S.A.

Polígon Industrial Can Moncau, Llicà d’Amunt, Barcelona (Espanya)

Disseny, execució i posada en marxa de totes les instal·lacions dels edificis del nou Campus. La intervenció consta de cinc edificis amb una superficie construïda de més de 35.000m2, i una capacitat d’ampliació en una segona fase de fins a 55.000 m2.

La nova seu es compon d’un edifici aïllat per a la producció elèctrica i 5 edificis comunicats per un pasadís central. Dels cinc edificis, un està destinat a serveis generals de l’edifici, oficines i restaurant. Els altres 4 tenen una distribució de 3 plantes de producció, incloent el magatzem i una d’I+D. A les plantes coberta trobem les produccions dels diferents sistemes de climatització.

Els treballs comprenen totes les instal·lacions del nou campus que són les següents:

Climatització: amb una producció de fred de més de 4,5 Mw de potència frigorífica i de prop de 2 Mw de potència calorífica. Amb 79 unitats climatitzadores per donar servei a les zones de producció, incloent més de 20 sales ISO 8 i 3 zones de contenció. Climatització per fancoils per a les zones de despatxos i oficines.

Comunicacions: 3.000 punts de connexió de dades en un cablejat estructurat per a una xarxa 10Gb. Inclou la instal·lació del CPD i la xarxa de fibres redundants per a la comunicació dels 34 racks instal·lats.

Detecció d’incendis: 1.500 punts de detecció d’incendis distribuïts en tots els edificis gestionats mitjançant dos centrals amb 12 llaços analògics i integració de software de control.

Electricitat: instal·lació en Alta Tensió formada per cel·les de 25.000 V per a una potència total instal·lada de 6,2 MVA. Transformació mitjançant 4 transformadors de 1.600 kVA, instal·lació preferent de 2 grups electrògens de 1.600 kVA i instal·lació protegida amb S.A.I. de 300 kVA redundants mitjançant S.A.I. modular amb redundància de 42 kVA. Per a la distribució elèctrica s’han instal·lat més de 300 km de cable de potència.

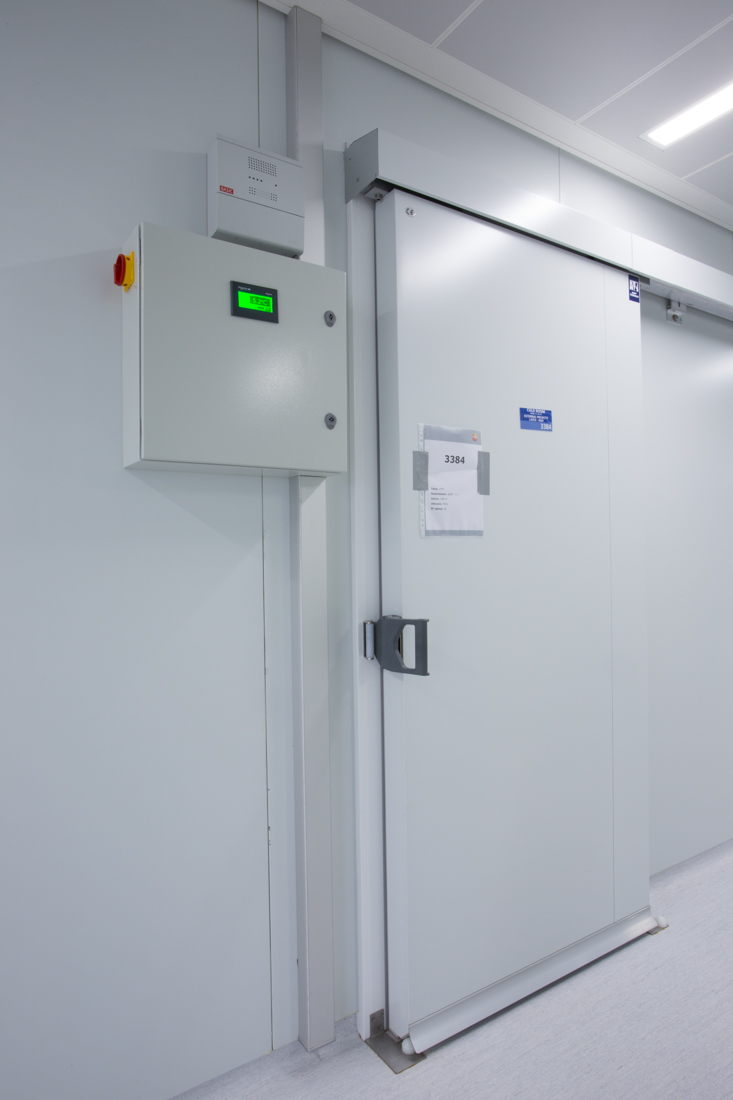

Fred industrial: instal·lació de 2 plantes refredadores de 200 kW de funcionament redundant per instal·lació d’Aigua Glicolada a les 19 cambres de refrigeració positives (5ºC). Instal·lació de 4 cambres de congelació (-25ºC).

Gasos tècnics: instal·lacions centralitzades de producció d’aire comprimit, CO2 i oxígen distribuïda a les plantes de producció dels edificis.

Gas natural: instal·lacions de gas per alimentar les calderes dels sistemes de climatització i ACS, a més de la cuina del restaurant.

Instal·lacions deseguretat i control d’accessos amb integració a software de control per gestionar la seguretat de l’edifici i parcel·la.

Instal·lació de gestió distribuïda amb dos nivells d’implementació. Un nivell industrial format per 15 CPU intercomunicades en redundància agrupades segons la criticitat dels processos. Visualització i motorització de variables de funcionament de les instal·lacions amb possibilitat d’actualització a compliment de normes FDA. Un segon nivell de gestió de la resta de sistemes. Implementació d’un SCADA per a la monitorització i control de les diferents variables del sistema. Un total de 5.000 senyals físiques i de 15.000 variables de programació.

BIOKIT, empresa del Grup Werfen
